设备简介
Product Introduction

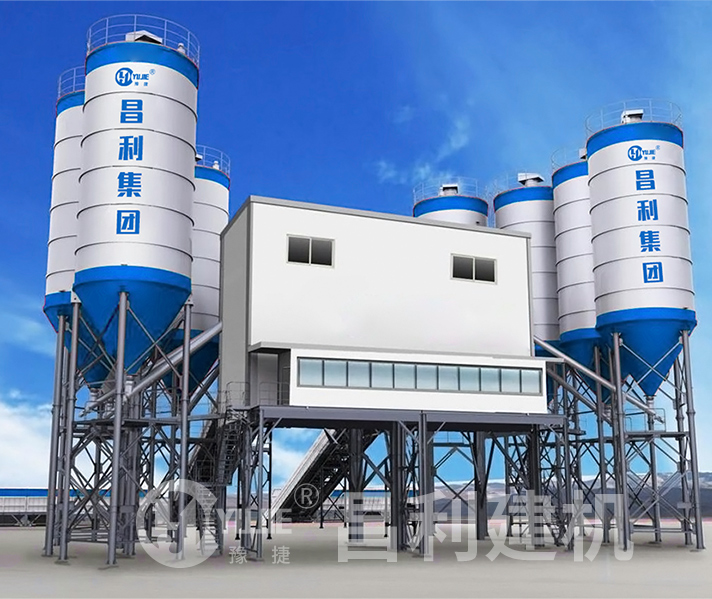

HZS270混凝土搅拌站为大型商品混凝土搅拌站设备,又称为HZS270搅拌站,270商砼站,理论小时产量为270立方,实际产量为每小时270立方左右。适用于大型商品混凝土生产企业以及大型水利工程项目,大型建筑工程项目。该商砼站采用工业计算机同步控制系统,主要硬件工业计算机,高性能的微电脑控制器,人机界面,高速高精度的称重单元和国际著名低压电器组成,结合自主研发的专业控制软件实现混凝土生产的自动化控制。
显著优势
![](/static/cms/static/img/product1/202309041752.png)
工作效率高
搭配JS强制式双卧轴混凝土搅拌机,可生产塑性、干硬性混凝土等多种混凝土,生产效率高。
![](/static/cms/static/img/product1/202309041753.png)
产品质量好
在关键部件上均选用国内外更好的原材料(如搅拌臂、叶片、衬板、主轴等),选用国际制造商提供的关键零部件,产品质量好,使用寿命长。
![](/static/cms/static/img/product1/202309041754.png)
计算精度高
采用了全新设计思路的电子称量、微机控制、数字显示等控制技术,电子称量均具缓冲装置及自动补偿功能,计量精度高。
![](/static/cms/static/img/product1/202309041755.png)
低粉尘低噪音
采用脉冲式电动除尘,除尘面积大,效果好,更加绿色环保;卸料门为液压油泵控制,有三个停留点及手动开闸,无噪音。整个混凝土生产从计量到、搅拌、出料处于全封闭的环境中,粉尘及噪音控制达到国家环保要求。
![](/static/cms/static/img/product1/202309041756.png)
搅拌效果好
衬板、叶片材质为高铬耐磨铸铁,角度设计合理,搅拌效果好,速度快,搅拌混凝土均匀,搅拌时间短,损件寿命长,操作维修方便等优点。
工作原理
骨料由配料站骨料仓卸料门卸入骨料计量斗中进行计量,计量好后卸到远转的平皮带上,有平皮带送到斜皮带机上,斜皮带机输送至搅拌机上部的待料斗等待指令,同时水泥以及粉煤灰等由螺旋输送机输送至各自的计量斗中进行计量,水以及外加剂分别由水泵以及外加剂泵送到各自的计量斗中进行计量。各种物料计量完毕后,由控制系统发出指令开始顺次投料到搅拌机中进行搅拌,搅拌完成后,打开搅拌机的卸料门,将混凝土经卸料斗卸至搅拌运输中,然后进入下一个工作循环。
![](/static/cms/static/img/product1/202309151620.jpg)
系统组成
它采用了新设计思路、电子称量、微机控制,数字显示等控制技术,电子称量均具缓冲装置及自动补偿功能,计量精度高,砂石上料系统用大宽度人字皮带上料,设有人行走道,是广大施工单位生产高质量混凝土的理想选择。
![](/static/cms/static/img/product1/202309151627.jpg)
① 搅拌系统
选用JS4500型双卧轴强制式搅拌机;配备高耐磨合金搅拌臂,耐磨性高,抗冲击性强;密封保护技术、不漏浆;设备无需注入润滑油,节俭建站成本,且对混凝土无污染;适用于大规模的建筑施工、商品混凝土公司等。
![](/static/cms/static/img/product1/202309151628.jpg)
② 配料系统
选用pld7200型混凝土配料机;给料机构为品字形排列、经皮带输送机给料;采用单独物料称量和累计物料称量两种方式;采用电子称量,微机控制,数字显示;有线遥控操作,具有称量准确、配料精度高;速度快,控制功能强,操作容易等。
![](/static/cms/static/img/product1/202309151629.jpg)
③ 储料系统
水泥仓采用单元模块化设计、组合式结构,水泥仓上下部各装有料位计,除尘系统;为防止粉料起拱,在料仓锥部装有吹气破拱装置;可设计为片状水泥仓,运输方便。
![](/static/cms/static/img/product1/202309151630.jpg)
④ 输送系统
粉料输送采用全密封装置;出料口与计量斗采用软链接,不影响计量精度;接料口为万向球节,可调节角度偏差;螺旋叶片与筒体间隙小,传输效率高。
![](/static/cms/static/img/product1/202309151631.jpg)
⑤ 计量系统
粉料、水、外加剂均采用电子秤计量;配料精度高、计量准确;水泥计量斗由传感器吊挂于机架上,结构稳固,可靠性高;水计量器采用水泵卸料;外加剂计量斗为单吊点传感器计量。
![](/static/cms/static/img/product1/202309151632.jpg)
⑥ 操控系统
采用进口元器件、性能可靠;远程化管理,可分配用户权限,管理流程化;智能化控制、自动控制、手动控制于一体;具备配比储存,落差自动补偿,超秤、欠秤报警修正;设备具有运行监控、数据云存储、打印等功能。
性能参数
注:产量根据不同物料,进料粒度等因素其结果将有所不同
整站部分 | 型号 | HZS270 |
理论生产率(m³/h) | 270 | |
标准出料高度(m) | 4.2 | |
工作循环时间(S) | 60 | |
外形尺寸(mm)(长宽高) | 59811×20660×23700 | |
总装机容量(kw) | 350 | |
搅拌机部分 | 型号 | JS4500 |
配料机部分 | 型号 | 地仓式 |
气动系统 | 空压机型号 | 1.8-7 |
额定排气量(m³/min) | 1.67 | |
额定排气压力(MPa) | 0.8 | |
电机功率(kw) | 18.5 | |
称重系统 | 砂石计量精度范围(kg)精度 | +_2% |
水泥计量精度范围(kg)精度 | +_1% | |
水计量精度范围(kg)度 | +_1% | |
添加剂计量精度范围(kg)度 | +_1% |
项目案例
40余年专注混凝土搅拌站,全球50万+客户的共同选择
![](/static/cms/static/img/product1/202309051649.jpg)
湖南娄底HZS240搅拌站
Concrete Mixing Plant HZS240 in Hunan Loudi
![](/static/cms/static/img/product1/202309051650.jpg)
上海新曙HZS180型混凝土搅拌站
Shanghai Xinshu Concrete Co.,Ltd. Commercial Type Concrete Mixing Plant HZS180
![](/static/cms/static/img/product1/202309051651.jpg)
许昌赐福砼业HZS120型混凝土搅拌站
Xuchang Cifu Concrete Co.,Ltd. Commercial Concrete Mixing Plant 2HZS120
![](/static/cms/static/img/product1/202309051652.jpg)
河北迁安HZS90型混凝土搅拌站
Hebei Qian'an Xingshui Co.,Ltd. Commercial Concrete Mixing Plant HZS90
![](/static/cms/static/img/product1/202309051653.jpg)
中铁十二局2HZS60连体搅拌站
China Railway 12th Bureau Group Co.,Ltd. Project Concrete Mixing Plant 2HZS60
![](/static/cms/static/img/product1/202309051654.jpg)
宁夏宁东青铜峡迈科铝业异地改迁项目HZS75
Ningxia Ningdong Energy& Chemical Relocation project Concrete Mixing Plant HZS75
